Rauchableitungen – Ein umfassender Überblick über moderne Rauchabzugssysteme

Was sind Rauchableitungen und warum sind sie unverzichtbar?

Rauchableitungen, auch als Rauch- und Wärmeabzugsanlagen (RWA) bezeichnet, sind essenzielle Sicherheitssysteme in modernen Gebäuden. Sie dienen dem vorbeugenden Brandschutz und leiten im Brandfall Rauch und Wärme gezielt nach außen ab. Das Hauptziel: Flucht- und Rettungswege bleiben rauchfrei und die Feuerwehr kann sicher agieren.

Laut Baunetz Wissen erfüllen diese Anlagen drei zentrale Schutzfunktionen: Sie ermöglichen die sichere Evakuierung von Personen, erleichtern der Feuerwehr den Löschangriff und schützen die Gebäudesubstanz vor übermäßiger Hitzebelastung.

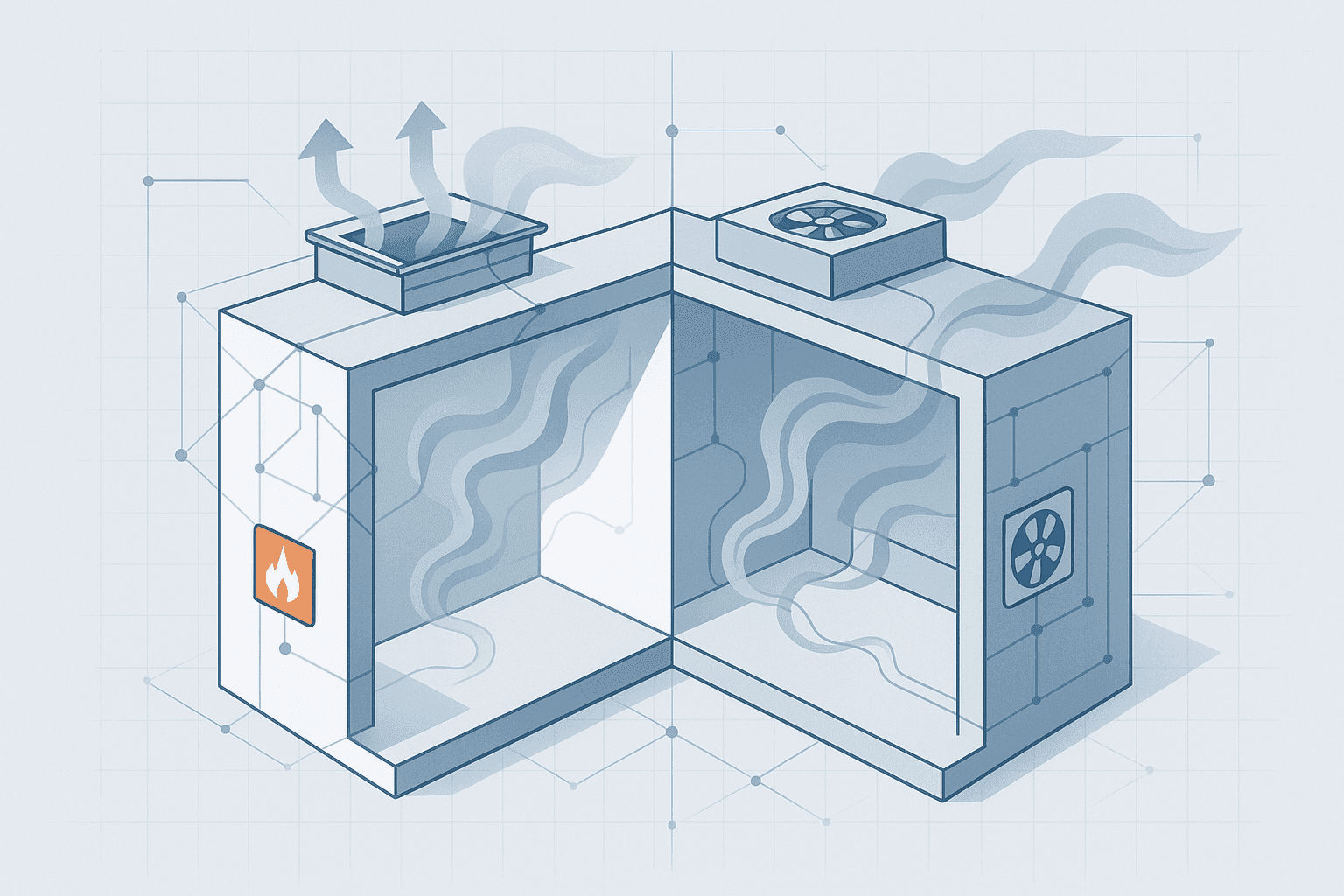

Die verschiedenen Arten von Rauchableitungssystemen

Natürliche Rauchabzugsanlagen (NRA)

Natürliche Systeme nutzen den physikalischen Effekt des thermischen Auftriebs. Heißer Rauch steigt von selbst nach oben und wird über Öffnungen im oberen Raumbereich – wie Dachfenster oder Lichtkuppeln – nach außen geleitet. Diese Anlagen sind besonders effektiv bei heißem Rauch und benötigen nur Energie zum initialen Öffnen der Rauchabzugsflächen.

Die Vorteile natürlicher Systeme liegen in ihrer Wartungsarmut und den geringen Betriebskosten. Allerdings sind sie weniger flexibel bei länger andauernden Bränden und funktionieren nur bei ausreichender Rauchtemperatur optimal.

Maschinelle Rauchabzugsanlagen (MRA)

Maschinelle Anlagen arbeiten mit Ventilatoren, die Rauch aktiv absaugen und nach außen transportieren. Sie funktionieren unabhängig von der Rauchtemperatur und können auch kalten Rauch effektiv ableiten. Wie Roda Licht- und Lufttechnik berichtet, werden MRAs häufig in unteren Geschossen und Bereichen ohne direkte Zuluftmöglichkeiten eingesetzt.

Der Nachteil: Sie benötigen eine durchgehende Energieversorgung und sind wartungsintensiver als natürliche Systeme.

Rauch-Differenzdruckanlagen (RDA)

Diese Systeme halten durch kontrollierten Überdruck bestimmte Bereiche – typischerweise Treppenräume – komplett rauchfrei. Sie sind besonders in Hochhäusern und komplexen Gebäudestrukturen unverzichtbar.

Spezielle Anwendungen

Für besondere Bereiche gibt es maßgeschneiderte Lösungen: Tiefgaragen-Entrauchung, Aufzugsschacht-Systeme und Wärmeabzugsanlagen für industrielle Anwendungen. Jede Lösung ist auf die spezifischen Anforderungen des jeweiligen Gebäudetyps abgestimmt.

Aktuelle Normen und rechtliche Grundlagen

Die rechtlichen Anforderungen für Rauchableitungen sind klar geregelt und werden kontinuierlich aktualisiert. Die zentrale deutsche Norm DIN 18232 wurde zuletzt im Dezember 2025 überarbeitet, wie Hautau berichtet.

Die neue DIN 18232-10:2024-12 legt detaillierte Anforderungen für Dienstleister fest und schließt wichtige Lücken in der bisherigen Normung.

Zusätzlich zur DIN 18232 gelten die jeweiligen Landesbauordnungen (LBO), die Industriebaurichtlinie und verschiedene VDI-Richtlinien. Das VDMA Einheitsblatt 24001 beschreibt erstmals die regelkonforme Anwendung maschineller Rauch- und Wärmeabzugsgeräte und schließt damit eine wichtige Lücke in der Normung.

Planung und Dimensionierung von Rauchableitungssystemen

Berechnung der Rauchabzugsflächen

Die Dimensionierung von Rauchabzugsöffnungen folgt klaren mathematischen Regeln. Laut BHE-Richtlinie müssen die Größe und Verteilung der Rauchaustritts- sowie Nachströmöffnungen nach DIN 18232-5 und DIN EN 12101-3 berechnet werden.

Die Anzahl der Einzelventilatoren richtet sich nach dem maximalen Volumenstrom und der anzusetzenden Dicke der Rauchschicht. Eine gleichmäßige Verteilung der Ansaugstellen ist dabei entscheidend, um Kurzschlussströmungen zu vermeiden.

Systemauswahl nach Gebäudetyp

Die Wahl des optimalen Systems hängt stark vom Gebäudetyp ab:

• Bürogebäude: Meist natürliche RWA-Anlagen in Fluren und Treppenhäusern, maschinelle Systeme in größeren offenen Bereichen
• Industriehallen: Kombination aus natürlichen Dachöffnungen und maschinellen Wandventilatoren
• Tiefgaragen: Ausschließlich maschinelle Systeme aufgrund fehlender natürlicher Auftriebskräfte
• Hochhäuser: Rauch-Differenzdruckanlagen für Treppenhäuse, kombiniert mit anderen Systemen

Integration in die moderne Gebäudetechnik

Moderne Rauchableitungssysteme sind längst nicht mehr isolierte Sicherheitskomponenten, sondern integraler Bestandteil intelligenter Gebäudetechnik. Die Integration erfolgt über verschiedene Schnittstellen und Protokolle.

Steuerungstechnik und Automatisierung

Aktuelle RWA-Zentralen, wie das LSF 7000 System, verfügen über Relaiskarten, BUS-Anschlüsse und Software zur Systemkonfiguration. Sie bieten Schnittstellen für den Anschluss an übergeordnete Gebäudeleittechnik und ermöglichen eine zentrale Überwachung aller Sicherheitsfunktionen.

Die Steuerung erfolgt über verschiedene Auslösemechanismen: automatisch über Rauchmelder, manuell über Druckknöpfe oder ferngesteuert über Gebäudemanagementsysteme. Moderne Anlagen protokollieren alle Ereignisse und bieten detaillierte Diagnose- und Wartungshinweise.

Energieeffizienz und Nachhaltigkeit

Energieeffizienz spielt auch bei Sicherheitssystemen eine wachsende Rolle. Moderne RWA-Anlagen setzen auf bedarfsgesteuerte Ventilatoren, optimierte Öffnungselemente und intelligente Steuerungsalgorithmen, um den Energieverbrauch im Normalbetrieb zu minimieren.

Eine optimale Dimensionierung der Kanäle und Lüftungsquerschnitte reduziert Strömungsverluste und steigert die Gesamteffizienz des Systems. Gleichzeitig ermöglichen moderne Systeme eine Doppelnutzung für natürliche Lüftung in brandfreien Zeiten.

Wartung und Instandhaltung – Pflichten und Kosten

RWA-Anlagen unterliegen strengen Wartungs- und Prüfpflichten. Laut CWS muss die Wartung mindestens einmal jährlich durch eine qualifizierte Fachfirma erfolgen.

Wartungsintervalle und Prüffristen

Die gesetzlichen Anforderungen sind eindeutig geregelt:

• Jährliche Wartung: Durch qualifizierte Fachfirma, umfasst Sichtkontrolle, Funktionsprüfung und Dokumentation
• Sachverständigenprüfung: Alle 3 Jahre (36 Monate), in einigen Bundesländern bis zu 6 Jahre

Wie BS Schuster berichtet, variieren die Prüffristen je nach Bundesland, wobei die meisten eine dreijährige Prüfung durch Sachverständige vorschreiben.

Kosten und wirtschaftliche Aspekte

Die jährlichen Wartungskosten bewegen sich typischerweise im Bereich von mehreren hundert bis zu einigen tausend Euro, abhängig von Anlagengröße und -komplexität. Zusätzliche Kosten entstehen bei notwendigen Reparaturen oder dem Austausch von Verschleißteilen.

Ein professioneller Wartungsvertrag sichert nicht nur die Einhaltung aller Fristen, sondern kann auch langfristig Kosten sparen durch frühzeitige Erkennung von Problemen.

Häufige Probleme und deren Vermeidung

Typische Defekte umfassen mechanische Probleme an Öffnungsaggregaten, Verschmutzung oder Blockaden von Lüftungswegen, defekte Steuerungen und Energieversorgung sowie Korrosion an beweglichen Teilen. Viele dieser Probleme lassen sich durch regelmäßige Wartung und sachgerechten Betrieb vermeiden.

Rechtliche Verpflichtungen für Betreiber

Betreiber von RWA-Anlagen tragen eine umfassende Verantwortung. Sie sind verpflichtet, die Einhaltung aller Wartungs- und Prüfintervalle sicherzustellen und entsprechende Nachweise zu führen. Die rechtlichen Grundlagen finden sich in den jeweiligen Landesbauordnungen, der Musterbauordnung (§3 MBO) und der VdS Richtlinie 2098.

Bei Verstößen gegen die Prüf- und Wartungspflichten drohen erhebliche Konsequenzen: Im Brandfall kann der Versicherungsschutz entfallen, und es können zivil- sowie strafrechtliche Konsequenzen für den Betreiber eintreten. Die Verantwortung besteht unabhängig von der tatsächlichen Nutzung des Gebäudes.

Zukunftstrends und Innovationen

Die Entwicklung von Rauchableitungssystemen wird maßgeblich von der Digitalisierung und Integration in Smart-Building-Konzepte geprägt. Moderne Systeme bieten zunehmend IoT-Funktionalitäten, Fernwartung und predictive Maintenance.

Intelligente Vernetzung

Zukünftige RWA-Anlagen werden noch stärker mit anderen Gebäudesystemen vernetzt sein. Die Integration in Gebäudeleittechnik ermöglicht ganzheitliche Sicherheitskonzepte und optimierte Energieeffizienz. Künstliche Intelligenz kann helfen, Brandverläufe vorherzusagen und Rauchableitungsstrategien dynamisch anzupassen.

Nachhaltigkeit und Energieeffizienz

Der Trend zu nachhaltigen Gebäuden verstärkt auch die Anforderungen an RWA-Anlagen. Neue Konzepte verbinden Brandschutz mit natürlicher Belüftung und tragen so zur Gesamtenergieeffizienz von Gebäuden bei. Solargestützte Notöffnungssysteme und energieautarke Steuerungen gewinnen an Bedeutung.

Fazit: Rauchableitungen als Eckpfeiler moderner Gebäudesicherheit

Rauchableitungssysteme haben sich von einfachen Notöffnungen zu hochkomplexen, intelligenten Sicherheitssystemen entwickelt. Die richtige Auswahl, fachgerechte Installation und gewissenhafte Wartung sind entscheidend für ihre Wirksamkeit.

Für Facility Manager, Gebäudebetreiber und Planer bedeutet dies: Eine frühzeitige und umfassende Auseinandersetzung mit den Anforderungen ist unerlässlich. Die Investition in moderne, gut gewartete Rauchableitungssysteme zahlt sich nicht nur durch erhöhte Sicherheit aus, sondern kann auch zur Energieeffizienz und zum Werterhalt von Gebäuden beitragen.

Die kontinuierliche Weiterentwicklung der Normen und Technologien macht es notwendig, am Ball zu bleiben und regelmäßig zu prüfen, ob bestehende Anlagen noch dem Stand der Technik entsprechen. Nur so lässt sich gewährleisten, dass Rauchableitungssysteme ihren wichtigen Beitrag zum Schutz von Leben und Sachverlust optimal erfüllen können.
